Видеообзор котла длительного горения Пинигин 650кВт от производителя

Краткий ответ

Пинигин 650 — это промышленный твердотопливный котёл верхнего и нижнего горения мощностью от 200 до 650 кВт, рассчитанный на отопление площадей 2000–4000 м² (рекомендуемо) и до 6000 м² максимум, с отапливаемым объёмом 6000–12000 м³. Он относится к полуавтоматическим универсальным шахтным пиролизным котлам‑утилизаторам с КПД до 95 %, работает на угле, дровах и различных отходах, имеет вертикальную загрузку через большую дверцу, трёхуровневую систему дверей для загрузки и выгрузки золы, водонаполненный колосник из котловой трубы с принудительной циркуляцией, шамотную камеру на плитах и запатентованный волнистый теплообменник с высотой осаждения сажи до 500 мм. По конструкции это новая серия промышленных котлов, где улучшен доступ к теплообменнику, удобство чистки, загрузка топлива и переключение режимов верхнего/нижнего горения.

«Здравствуйте, меня зовут Геннадий Пенигин, и сегодня у нас на обзоре котёл Пенигин 650. Это 650 кВт мощности котёл и верхнего, и нижнего горения. Это новая модель. С текущего года мы выпускаем промышленные котлы именно в этом исполнении такой серии.»

Если вам нужен промышленный котёл, который способен стабильно отдавать сотни киловатт тепла на угле, дровах и отходах, работать и в режиме верхнего, и в режиме нижнего горения и при этом удобно обслуживается, Пинигин 650 — как раз такой агрегат. В этом обзоре от производителя подробно разбираем, чем новая серия отличается от предыдущих моделей, как устроены дверцы, колосник, шамотная камера и волнистый теплообменник, а также какие объекты этот котёл реально способен «потянуть».

Для каких объектов нужен котёл Пинигин 650

По паспорту Пинигин 650 имеет диапазон мощности 200–650 кВт и относится к промышленным твердотопливным котлам. Рекомендуемая площадь отопления для этой модели — 2000–4000 м², при минимальной площади 2000 м² и максимальной до 6000 м², а рекомендуемый отапливаемый объём — 6000–12000 м³. Это реальные площади производственных цехов, складских комплексов, ферм, логистических центров, торговых помещений или группы зданий, объединённых в один тепловой контур.

По назначению Пинигин 650 — котёл для тех, кому уже тесно в диапазоне 100–300 кВт и кто хочет один серьёзный агрегат вместо нескольких мелких. Он рассчитан на работу в составе промышленной котельной, где требуются устойчивый КПД, возможность утилизировать разные виды топлива и отходов, а также удобный доступ к теплообменнику для регулярного сервисного обслуживания.

Конструкция корпуса и дверей: новая серия с выносным доступом к теплообменнику

Главное отличие новой серии промышленных котлов Пинигин — другое расположение доступа к теплообменнику. В старых модификациях люки обслуживания были интегрированы сбоку, теперь же дверцы вынесены наружу и выполнены отдельно, что значительно упрощает чистку и визуальный контроль состояния теплообменника. По словам Геннадия, такое решение позволяет лучше контролировать загрязнение и быстрее проводить обслуживание.

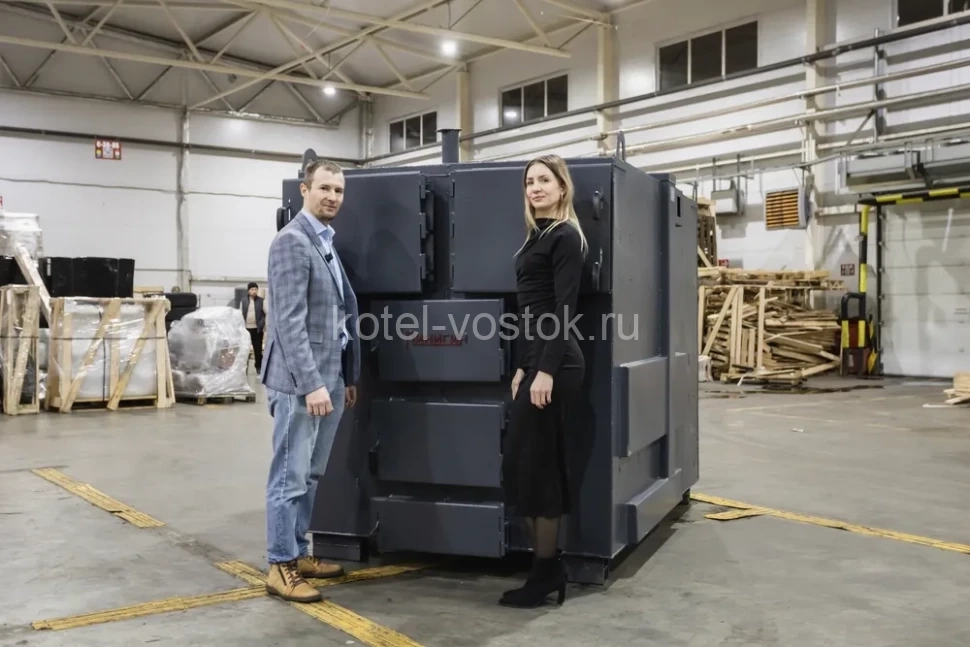

На фронтальной части котла находится три уровня дверей. Верхняя большая дверца — для горизонтальной подачи дров и сыпучего топлива типа угля: через неё удобно закладывать длинные поленья и засыпать уголь прямо в топку. Средняя дверца предназначена для выгрузки золы, а самая нижняя — для выгрузки мелкого пепла и полностью выгоревших продуктов сгорания. Такой трёхуровневый доступ облегчает обслуживание котла и позволяет разделять процесс загрузки топлива и выгрузки золы.

Футеровка дверей: 16 мм огнеупорной стали

Отдельного внимания заслуживает футеровка дверей котла. Геннадий Пинигин в ролике просит обратить внимание на толщину футеровки: на дверцах используется 16 мм огнеупорной стали, которая служит дополнительной защитой от высоких температур и продлевает срок службы узлов, находящихся ближе всего к зоне горения.

Такая толстая футеровка уменьшает теплопотери через дверцы, улучшает тепловой режим в топке и делает конструкцию устойчивее к термошокам при интенсивной работе на высоких мощностях. Для промышленного котла в диапазоне до 650 кВт это критично, так как двери постоянно подвержены прямому воздействию горячих газов и механическим нагрузкам при загрузке топлива.

Колосник из котловой трубы: водонаполненный с принудительной циркуляцией

Колосник в Пинигине 650 выполнен из котловой трубы и является водонаполненным. Внутри колосников организована циркуляция воды, которая подключена к общей системе теплоносителя котла, но при этом циркуляция обеспечивается особой системой перегородок внутри котла. Такой подход принципиально отличается от простых водяных колосников, где вода может застаиваться и закипать.

Геннадий объясняет, что при обычных водяных колосниках без продуманной циркуляции вода внутри них закипает, образуется накипь и узел быстро выходит из строя. В Пинигине 650 эту проблему решают принудительной подачей воды внутрь колосника: благодаря системе перегородок обеспечивается отличная циркуляция, вода не застаивается и не закипает локально, а сам колосник эффективно снимает тепло с зоны горения и служит дольше.

Заслонки и переключение верхнего/нижнего горения

На боковой стороне котла расположены два рычага управления заслонками. Первая, верхняя заслонка находится в последнем канале теплообменника и используется для отвода дыма при открывании дверцы: когда оператор открывает дверцу, он сначала открывает эту заслонку, чтобы дым в первую очередь уходил в дымоход, а не в кочегарку. Таким образом основная часть дыма «уходит» сразу в трубу, и в помещение, где работает оператор, поступает минимальное количество продуктов сгорания или не поступают вовсе.

Вторая заслонка отвечает за переключение между режимами верхнего и нижнего горения. В верхнем положении этой заслонки шторка в задней части топки закрыта, и ход дыма ограничен — он идёт только через шамотную камеру внизу. Это режим нижнего горения с проходом газов через шамотный блок. Соответственно, изменяя положение заслонки, оператор может переключать режимы работы котла под конкретный тип топлива и задачу.

Шамотная камера на плитах и новый доступ с задней части котла

В новой серии котлов Пинигин доступ к шамотной камере перенесён на заднюю часть котла. Ранее доступ был сбоку, что было не очень удобно при обслуживании. Теперь шамотная камера обслуживается через задний люк, закрываемый металлической пластиной, в которой предусмотрен смотровой лючок для контроля горения с заглушкой.

В конструкции применяются не отдельные шамотные кирпичи, а крупные шамотные плиты шириной 600 мм. Они стандартные, их требуется всего несколько штук, а установка занимает не более 20 минут. По словам Геннадия, это намного быстрее, удобнее и дешевле, чем в предыдущих модификациях, где приходилось выкладывать шамотную камеру из большого количества мелких кирпичей.

Волнистый теплообменник: запатентованный конструктив

Одна из ключевых особенностей Пинигина 650 — волнистые поверхности теплообменника. Геннадий подчёркивает, что этот конструктив является запатентованной разработкой компании. Волны выполняют сразу несколько задач: повышают жёсткость конструкции и создают турбулизацию дымовых газов внутри теплообменника.

Турбулизация означает, что дымовые газы, проходя по каналу, перемешиваются, меняют направление и скорость, лучше контактируют со стенками и эффективнее отдают тепло теплоносителю. Благодаря этому теплообменник работает значительно эффективнее обычного плоского, при этом высота осаждения сажи у этого котла составляет около 500 мм. Даже накопив до 10 см золы и сажи на нижней поверхности, теплообменник продолжает оставаться рабочим, особенно если дополнительно использовать промышленный дымосос из фирменной поставки.

Вентиляторы и дымосос: что идёт в комплект и что лучше использовать

Промышленные котлы Пинигин комплектуются дутьевыми вентиляторами, которые крепятся сбоку на котёл на кровельные саморезы. Геннадий прямо говорит, что вентиляторы могут быть разных производителей и мощности, поэтому некоторые отверстия могут не совпадать — их прикручивают «по факту» саморезами.

При этом лучший вариант для промышленных котлов — использование большого промышленного дымососа. Для каждого котла производитель предлагает такую опцию, и её имеет смысл уточнять у менеджеров при подборе комплектации. Дымосос, работающий в связке с волнистым теплообменником и большой высотой осаждения сажи, помогает держать теплообменник в рабочем состоянии и минимизировать задымление котельной.

Система форсунок и работа на угле

Внутри котла Пинигин 650 устроена развитая система поддува и форсунок. Слева и справа расположено два ряда форсунок, идущих сверху вниз под углом 45°, обеспечивающих подачу воздуха в толщу горящего слоя. Дополнительно есть поддув снизу и поддув в шамотную камеру, а также несколько форсунок на потолке.

Потолочные форсунки сделаны универсальными: к ним можно прикрутить комфорки, благодаря чему котёл особенно эффективно работает на угле. Такое распределение воздуха позволяет гибко настроить режим горения под конкретный тип топлива, обеспечивая стабильную горелку, хороший дожиг газов и высокий КПД при работе на каменном или буром угле, а также на смеси угля и дров.

Топливо и автономность Пинигина 650

По паспорту Пинигин 650 может работать на угле, дровах, древесных брикетах, древесных отходах, ЛДСП, МДФ, опилках, торфе и лузге, а также допускает работу с дизельными, газовыми и горелками на отработанном масле как опции. Таким образом котёл может использоваться как классический угольный/дровяной агрегат и как котёл‑утилизатор отходов деревообработки и других производств.

Автономная работа на дровах в режиме длительного горения составляет до 20 часов, на угле — до 7 суток. Для промышленных объектов это означает реальную экономию на обслуживающем персонале и возможность выстраивать сменную работу котельной без постоянных «подбросок» топлива каждые несколько часов.

Технические характеристики котла Пинигин 650

Плюсы и минусы Пинигина 650 по словам производителя

Часто задаваемые вопросы о котле Пинигин 650

Резюме: кому подходит твердотопливный котёл Пинигин 650

Пинигин 650 — это промышленный котёл для тех, кому нужна высокая мощность 200–650 кВт, гибкость по режимам горения (верхнее и нижнее), устойчивость конструкции и удобство эксплуатации. Он рассчитан на большие площади, работает на разных видах топлива и отходов, имеет водонаполненный колосник, шамотную камеру на плитах и запатентованный волнистый теплообменник с высокой стойкостью к загрязнению.

При грамотном проектировании котельной, корректно рассчитанном дымоходе и использовании промышленного дымососа Пинигин 650 даёт стабильный КПД, длительную автономную работу на угле и дровах и удобное обслуживание для персонала. Это решение для тех, кто ищет не просто большой котёл, а продуманную систему для промышленного отопления и утилизации топлива и отходов.
